BeskrivelseTeknisk info
Beskrivelse

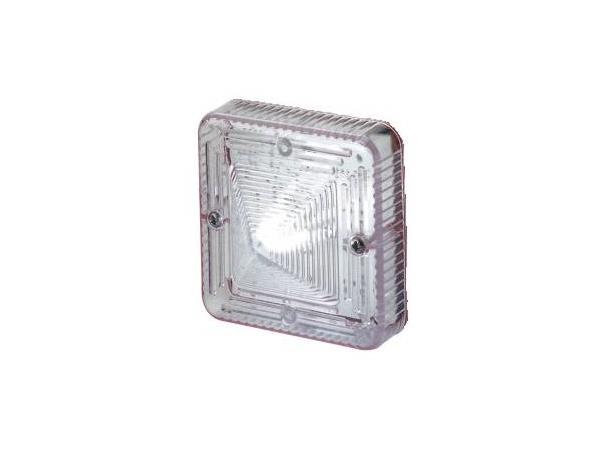

LED Element ST-L101H for Stack/Tower

Suitable for Stack/Towers type STB2, STB3 ,STB4, STA2, STA3 or STA4.


The L101H is a compact, robust High intensity 18 x Cree© SMT White L.E.D. array beacon ideal for all general signalling applications including status indication, security and process control.


The array of Cree© SMT White L.E.D generates 180cd of light output measured ref. to I.E.S. and can be user set to either steady ot 7 other flashing or blinking modes.
cULs approved version for general signalling use.



  Approvals:

• UL & cULs approved
• EAC compliant


 Specification:

Type:L101H multi-function LED
Light source:High intensity 18 x Cree© SMT White L.E.D.
array beacon
Function:High Power Steady
Blinking – 425ms ON 75ms OFF
1.0Hz (60 fpm) – 200ms ON 800ms OFF
1.33Hz (80fpm) – 150ms ON 600ms OFF
Double Flash
Triple Flash
2.0Hz (120fpm) – 125ms ON 375ms OFF
Temporal Flash
Peak/Effective
Intensity cd:180cd – measured ref. to I.E.S.
Terminals:Double (in/out) terminals
0.5 to 4.0mm² cables.
Lens colour:Amber, Blue, Clear, Green, Magenta, Red, Yellow

 General:

Ingress Protection:IP66
Lens material:PC (Polycarbonate)
Fixings:Stainless Steel
Operating temp:-25° to +55°C [-13° to +131°F]
Storage temp:-40° to +70°C [-40° to +158°F]
Relative humidity:90% at 20°C [68°F]
Weight:0.20kg / 0.44Ibs




 Part Codes:                        ST-L101H [u]  [v]  [y]

Version:Ident:Description:

Product type:ST-L101HL101H LED Beacon

Voltage: [u]AC23048-260vAC 50/60Hz
DC04848-260vDC
DC02416-33vDC
DC01210-14vDC

Version: [v]A1UL, cULs

Lens colour: [y]RRed
AAmber
YYellow
   GGreen
BBlue
CClear
MMagenta


Flash Settings:


Flash Mode Dip Switch Shown with
1-OFF, 2-ON, 3-OFF (0 1 0).
This denotes flash mode 1Hz.

For further flash modes, see table below:


Switch Setting    Flash Mode

(  0  0  0  )   :Steady On
1  0  0  )   :Blinking
(  0  1  0  )   :Flashing 1Hz
1  1  0  )   :Flashing 1.5Hz
(  0  0  1  )   :Flashing Double Strike
(  1  0  1  )   :Flashing Triple Strike
(  0  1  1  )   :Flashing 2Hz
(  1  1  1  )   :Flashing - Temporal


 Technical Data:

Range:Version:CurrentCurrentCurrentCurrentMax
   Steady1Hz 1.5Hz 2Hz Current:
Mode:Flash:Flash:Flash:

10-14vDCDC012167.5mA79.5mA84mA87mA168mA @ 14vDC
16-33vDCDC024178.5mA86.5mA91mA96mA183mA @ 24vDC
48-260vDCDC048115mA51mA58mA62.5mA115mA @ 48vDC
48-260vACAC23085.5mA @ 115Vac34mA @ 115Vac37.5mA @ 115Vac40mA @ 115Vac166mA @ 48Vac
AC23053mA @ 230Vac18.5mA @ 230Vac19.5mA @ 230Vac23.5mA @ 230Vac51mA @ 260Vac
